SKTavolo elevatore per il trasporto di merci su 3 piani
Piattaforma elevatrice a forbice per il trasporto di auto e merci a 3 piani.
UN Azienda tedesca di servizi automobilistici della Baviera
cercava un ascensore per trasportare auto e merci dal seminterrato al piano terra, ma anche in soffitta.
La sfida era rappresentata dal tetto spiovente della soffitta, per cui un classico montacarichi non era fattibile.
Abbiamo elaborato diverse proposte e bozze di progetto e abbiamo trovato la soluzione ideale per il cliente.
Una piattaforma idraulica a forbice con una capacità di carico di 3000 kg, una piattaforma di 6000 x 3000 mm e una corsa di lavoro di 7620 mm.
Dopo aver effettuato l'ordine, abbiamo Piano dell'albero creato in dettaglio.Ciò include non solo le dimensioni del vano, ma anche tutti i condotti vuoti necessari, gli impianti elettrici, l'illuminazione, dalla posizione dell'unità di controllo alle specifiche di carico per l'ingegnere strutturale.
Non appena l'albero è stato completato, abbiamo controllato le dimensioni naturali in loco e avviato la produzione.
Spesso forniamo i cancelli come parte integrante del progetto. In questo caso, il cliente li ha forniti secondo le nostre specifiche. Ciò ha comportato un ulteriore viaggio in Baviera, dopo l'installazione, per la messa in servizio, la formazione e la consegna.
Per l'assistenza post-vendita abbiamo stipulato con il cliente un contratto di manutenzione del tavolo elevatore per massimizzare la durata del sistema ed evitare guasti operativi.
carico
Capacità di carico 3000 kg
Piattaforma
6000 x 3000 mm
Ictus
Corsa di lavoro 7620 mm
Dettagli del progetto della piattaforma elevatrice per 3 piani
In questo progetto, è stato necessario sollevare il tavolo elevatore nel vano ascensore in più sezioni. Nonostante l'utilizzo di una gru speciale, l'apertura della porta era troppo bassa per sollevare il tavolo completamente assemblato in un unico pezzo. L'immagine mostra il telaio di base e il meccanismo a forbice del tavolo elevatore idraulico. Questi vengono posizionati nel vano ascensore tramite gru, immediatamente misurati e allineati con precisione. Questo passaggio è fondamentale per garantire che il tavolo elevatore si sollevi correttamente e non urti contro la parete. In questa fase, noi e i nostri clienti beneficiamo dell'esperienza dei nostri dipendenti di lunga data. Il telaio di base viene imbullonato solo dopo aver completato la prova di funzionamento, consentendo eventuali regolazioni.
La piattaforma gigante viene sollevata nel pozzo
Una volta montati il meccanismo a forbice e il relativo telaio di base nel vano ascensore, il passo successivo consiste nel posizionare la piattaforma. Questa viene quindi imbullonata al meccanismo a forbice e vengono collegati tutti i cavi e i tubi flessibili. A causa delle grandi dimensioni della piattaforma, pari a 7000 x 3000 mm, è stato necessario utilizzare un servizio di trasporto speciale per il trasporto presso il cliente. Collaboriamo da molti anni con la nostra ditta di trasporti di fiducia.
Vista della piattaforma dalla cantina verso il piano terra/cortile

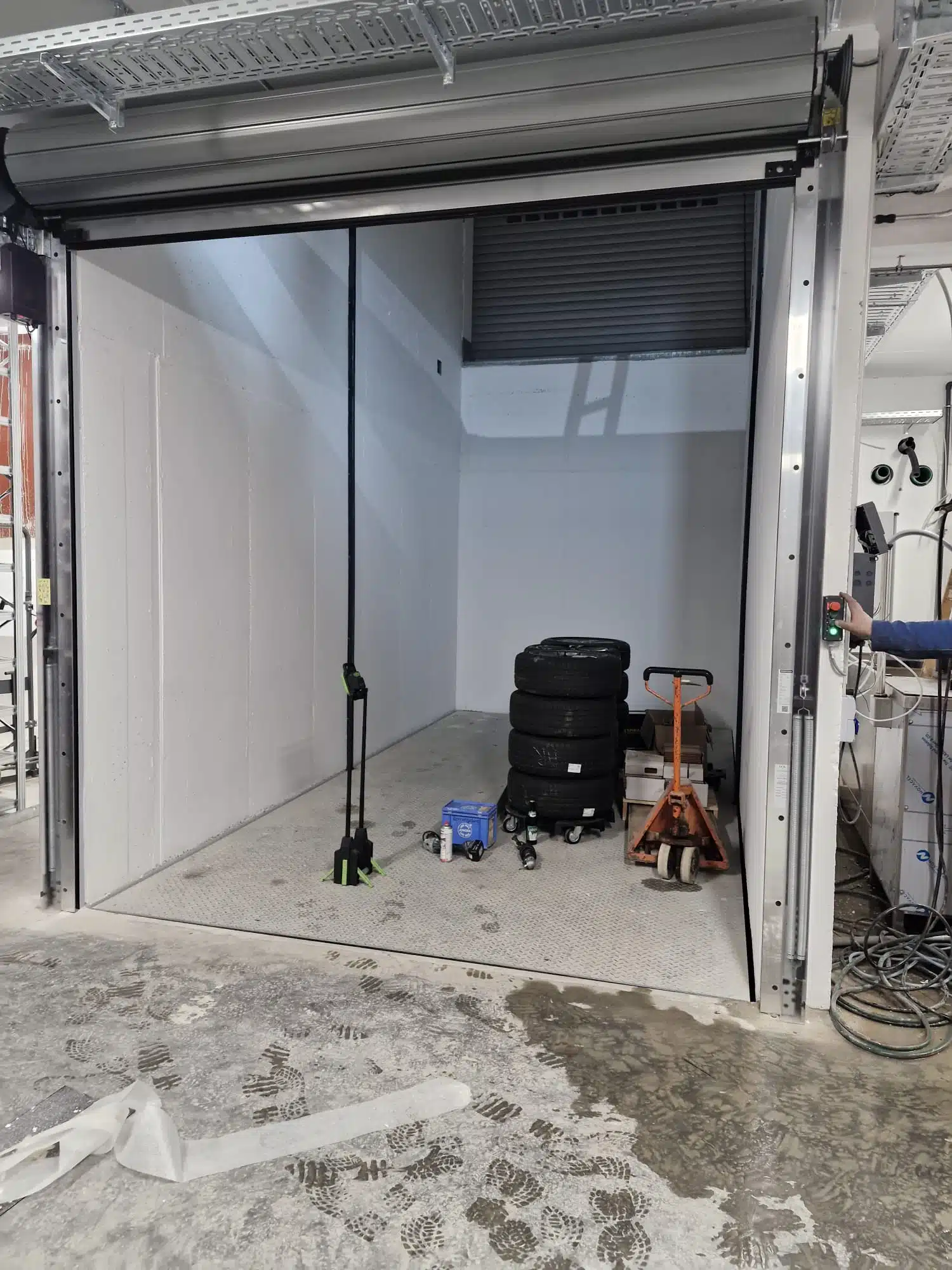

Al livello più basso, nel seminterrato, la piattaforma di sollevamento è a filo del pavimento. La fossa è stata costruita secondo le nostre specifiche per questo scopo.
Nel seminterrato è stata installata una porta a tapparella che si apre solo quando la piattaforma elevatrice è in questa posizione.
Al piano terra sono state installate due porte avvolgibili, che consentono alle auto e alle merci di entrare nel capannone dall'esterno quando la piattaforma elevatrice si trova a questo livello.
Le due porte al piano terra si aprono indipendentemente l'una dall'altra, a seconda del piano di carico.
Le guide, che forniamo sempre con questi sistemi, sono visibili sul lato del vano. Esse garantiscono un sollevamento uniforme del tavolo elevatore.
Fermata in soffitta - sfida vinta
Come si può vedere dall'immagine, l'ultimo piano ha un tetto spiovente e quindi un'altezza ridotta.
Per evitare che la merce urti contro il tetto, l'intera area del tetto è monitorata da una barriera fotoelettrica. Non appena viene rilevato un ostacolo, il sistema si arresta.
Al piano superiore è stata installata una porta girevole, che può essere aperta solo quando il tavolo elevatore del carico si trova in quella posizione.
