CS6 ATEX-stoli za vgradnjo za območje 2 – prilagodljivo in zamenljivo
Hidravlični žagovodni stoli maluk za EX-zono 2
Šest hidravličnih dvostranskih dvižnih ploščadi za nevarno za eksplozijo okolje. Z prilagodljivimi širjenji ploščadi in popolno montažo z malukom.
Industrijski inženir je potreboval šest hidravličnih dvižnih miz za uporabo na nevarnem za eksplozijo območju ATEX Zone 2. Te dvižne mize so bile namenjene vgradnji v obstoječo proizvodno obrat in omogočali zanesljivo delovanje 24 ur na dan.
Opravdana je bila naloga: platforme je bilo treba spustiti za 450 mm, da se lahko v obratu prevažajo palete. Nato se dvižne mize spet dvignejo in v stanju mirovanja služijo kot delovna platforma za ljudi in aluminijaste rolojske rešetke. Ni predvideno prenašanje oseb.
Poleg zahtev glede zaščite pred eksplozijami je imel kupec še en poseben želja: Šest dvižnih miz bi moralo biti kar se da prilagodljivo zamenljive med seboj.
Naša rešitev so šest hidravličnih dvostopenjskih dvižnih miz z nosilno silo po 500 kg in velikostjo platforme 5.900 × 850 mm. Tri dvižne mize so dodatno opremljene z podnožjem z višino 500 mm.
Posebej praktično: čeprav potrebujejo le dva dvižna stola širšo platformo, smo za montažo pripravili vse šest dodatnih podaljškov platforme. Tako se lahko podaljški po potrebi namestijo tudi na drugem dvižnem stolu.
Celotna zgradba je bila zgrajena za Zahteve ATEX Ex II 3G IIA T2, območje 2 Izdelana je. Vključena je tudi montaža, vgradnja in uvajanje na kraju samem, kar je del ponudbe podjetja maluk.
Tehnični podatki o ATEX-stoliščih
Število: 6 hidravličnih dvižnih miz
Nosilnost: 500 kg za dvižno mizo
Platišče: 5.900 × 850 mm, plastični pladenj
Izkoristek: 450 mm
Višina konstrukcije: 3 × 550 mm in 3 × 1.050 mm, vključno z podnožjem
Oblika konstrukcije: hidravlična dvojna škarpa
Čas za dvig in spuščanje: približno 20 sekund na vsakem
Moč motorja: približno 0,75 kW
Delovna napetost: 400 V / 50 Hz
ATEX razred: Ex II 3G IIA T2 za coni 2
Hidravlični agregat: zunanji, zunaj ATEX cone
Površina: RAL 1007, narizizna bela
Dodatna oprema: zračna blazina, ATEX končni stikali, priprava za razširitve platforme in dodatne jeklene podkonstrukcije
Montaža čez vikend – da bi proizvodnja še naprej potekala
Pri industrijskem obratu z 24-urno delovanjem je montaža novih strojev še posebej zahtevna. Dolge obdobje brez delovanja je treba čim bolj preprečiti.
Zaradi tega je bila montaža šestih ATEX stoli namenjena za vikend.
maluk izvaja montažo, vgradnjo in uvajanje neposredno pri kupcu na kraju samem.
Po pritrditvi dvižnih miz na betonsko podlago se izdelajo hidravlični in električni priključki, preverijo se funkcije in usposobi se osebje za upravljanje.
Zaradi vikendnih delovnih nalog lahko delo poteka zunaj običajnih proizvodnih procesov. Tako se zmanjša čim bolj škoda za tekoči posel.
Šest posebnih dvižnih miz za ATEX z premišljenim konceptom
Ta projekt kaže, da pri individualnih dvižnih mizah ne gre le za nosilnost, velikost platforme in višino dviga.
Resnična težava je bila v tem, da je bilo treba šest dvižnih miz z različnimi višinami vgradnje, ATEX zahtevami in prilagodljivimi možnostmi uporabe načrtovati tako, da se lahko kar najbolj enostavno vključijo v obstoječo opremo.
Zaradi enotnih konstrukcij nosilnega stola, pritrjevalnih podaljškov platform in dodatnih podpornih ogrodij je nastala rešitev, ki ponuja prednosti tudi pri vzdrževanju in morebitnih okvarah.
Od tehnične zasnove do proizvodnje, montaže in vgradnje – vse pod eno streho podjetja maluk.
obremenitev
500 kg
Platforma
5.900 x 850 mm
Središče
450 mm

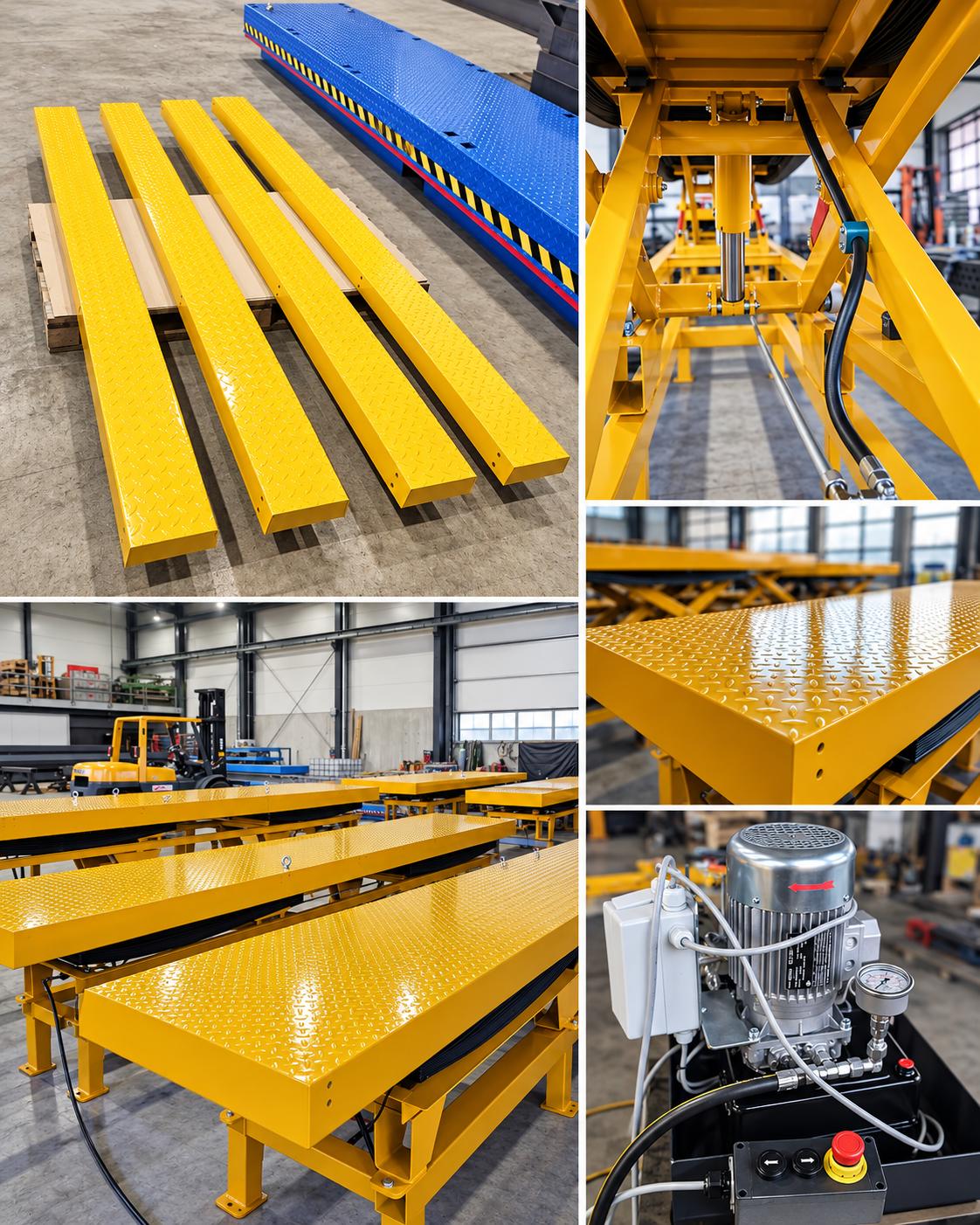

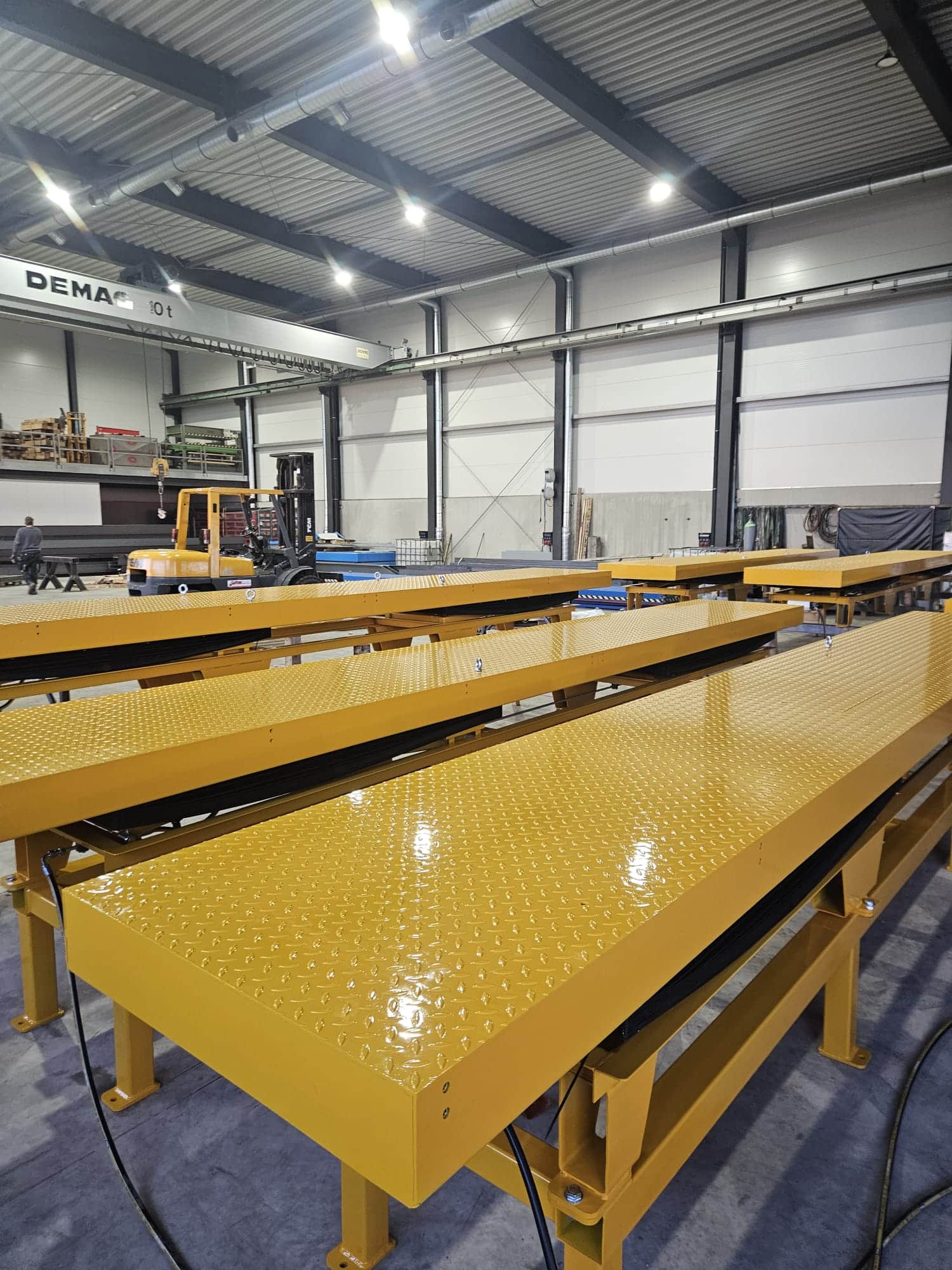

Šest dvižnih miz z pripravljenim razširitvenim podstavkom
Šest dvižnih miz z pripravljenim razširitvenim podstavkom
Eden od pomembnih ciljev pri načrtovanju je bil čim lažja zamenljivost dvižnih miz.
V običajnem delovanju so potrebna le dve od šestih naprav z širšim nosilcem. Kljub temu smo vse šest dvižnih miz konstruktivno pripravili tako, da je mogoče priložene stranske razširitve pritrjevati s pritrdilnimi vijaki.
Če na primer eden od dveh širših dvižnih miz pade, lahko drugi ustrezni dvižni mizni del prevzame njegovo mesto. Platforma se ustrezno preoblikuje za to.
Na ta način mora stranka nehati pripravljati lasten nadomestni dvižni del za vsako vgradnjo situacijo. To poenostavlja vzdrževalna dela in povečuje prilagodljivost v primeru okvare.
Žlti platformi iz jeklenih plošč ponujajo robustno površino za predvideni delovni prostor.

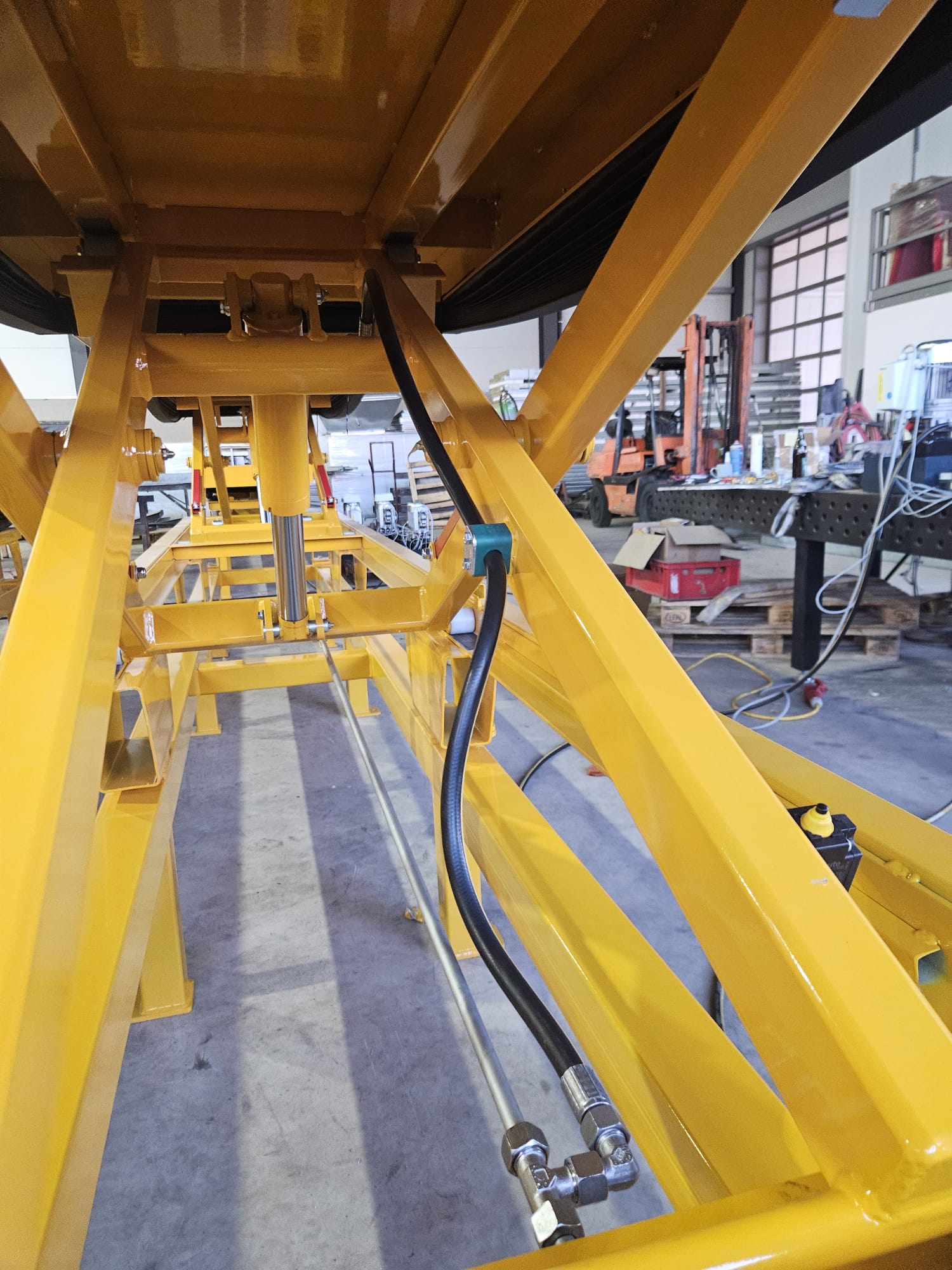

Dve višini stavb zaradi dodatnih jeklenih podkonstrukcij
Čeprav so šest dvižnih miz v glavnem sestavljene enako, je v obratu potrebnih dve različni višine delovnega mesta.
Tri dvižne mize imajo višino konstrukcije 550 mm. Ostale tri so montirane na dodatno izdelanem jeklenem podstavku z višino 500 mm, s čimer skupno dosežejo višino konstrukcije 1.050 mm.
Namesto da bi izdelali dve popolnoma različni varianti dvižnega stola, smo se odločili za enoten osnovni koncept z dodatnimi podpornimi konstrukcijami.
To ima veliko prednost: dejanski dvižni stoli ostanejo v glavnem enaki in jih je mogoče, ob upoštevanju specifične namestitvene situacije, lažje zamenjati med seboj.
Stabilna konstrukcija dvojnih žag omogoča pri vseh šestih različicah raztegovanje vdolbine do 450 mm.

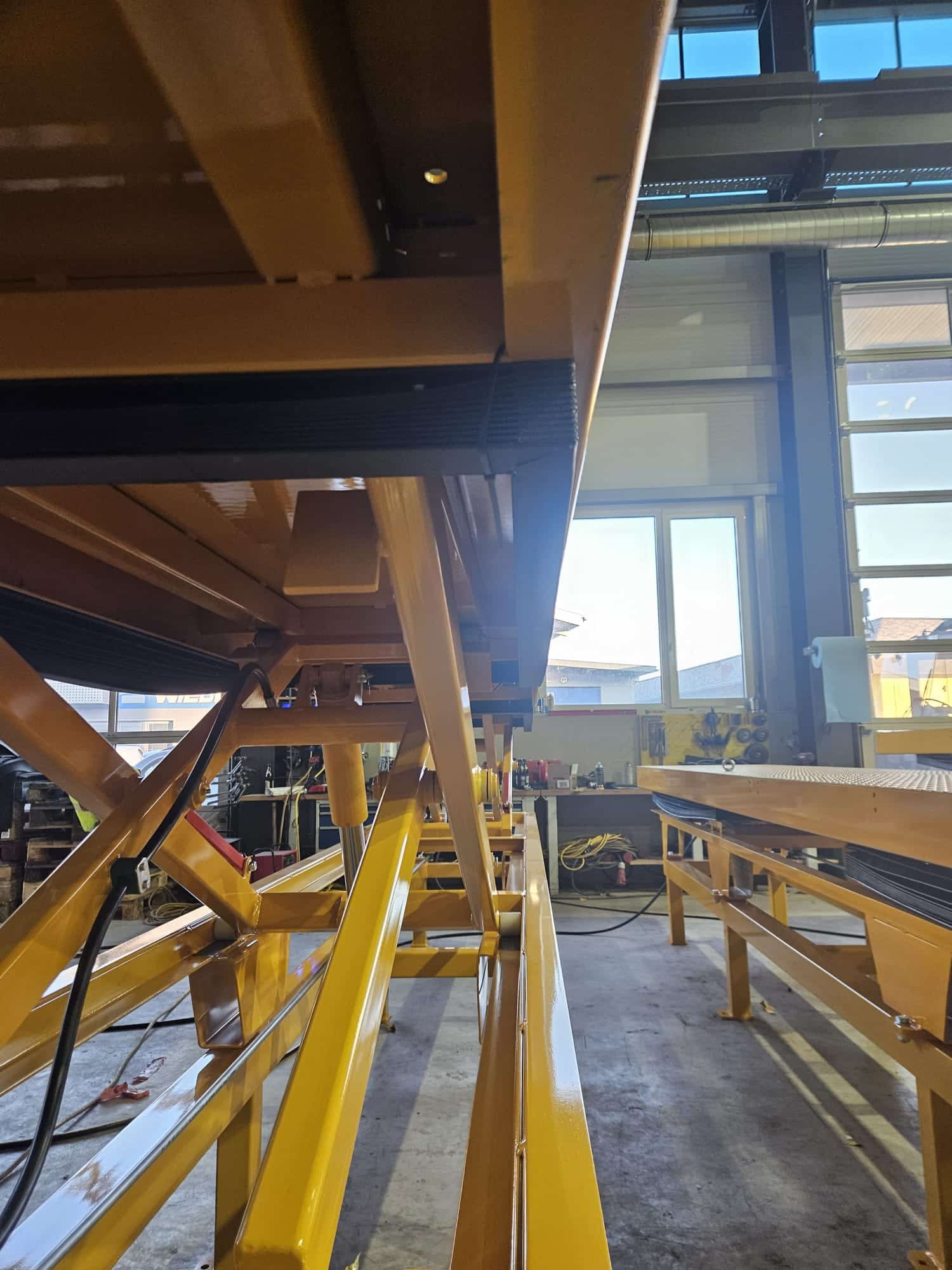

Izvedba ATEX z zračno blazino in nadzorom končnih položajev
Vrtljivi stoli se uporabljajo na območju, ki je razvrščen kot ATEX-zona 2. V skladu s tem je bilo zaščito pred eksplozijami že treba upoštevati pri konstrukciji.
Izvedba je potekala v skladu s projektnimi specifičnimi zahtevami Ex II 3G IIA T2. To vključuje ustrezne ATEX končne stikala za zgornjo in spodnjo končno pozicijo ter ustrezno tehnično dokumentacijo.
Platforme so dodatno opremljene s krožnim zračnim oblogom, ki prekriva prostor med platformo in osnovnim ogrodjem ter v predvidenem varnostnem konceptu služi kot zaščita pred padcem.
Med drugimi opremi so podpore za vzdrževanje, prekrvni ventil in nastavljiv ventil za zmanjšanje tlaka. Ker so dvižne mize v dvignjenem stanju uporabljene tudi kot stalne delovne platforme, je treba nenamerno spuščanje preprečiti s celotnim sistemom.
Zahtevane zaščitne ukrepe smo prilagodili posebnim razmeram vgradnje in predvideni uporabi.

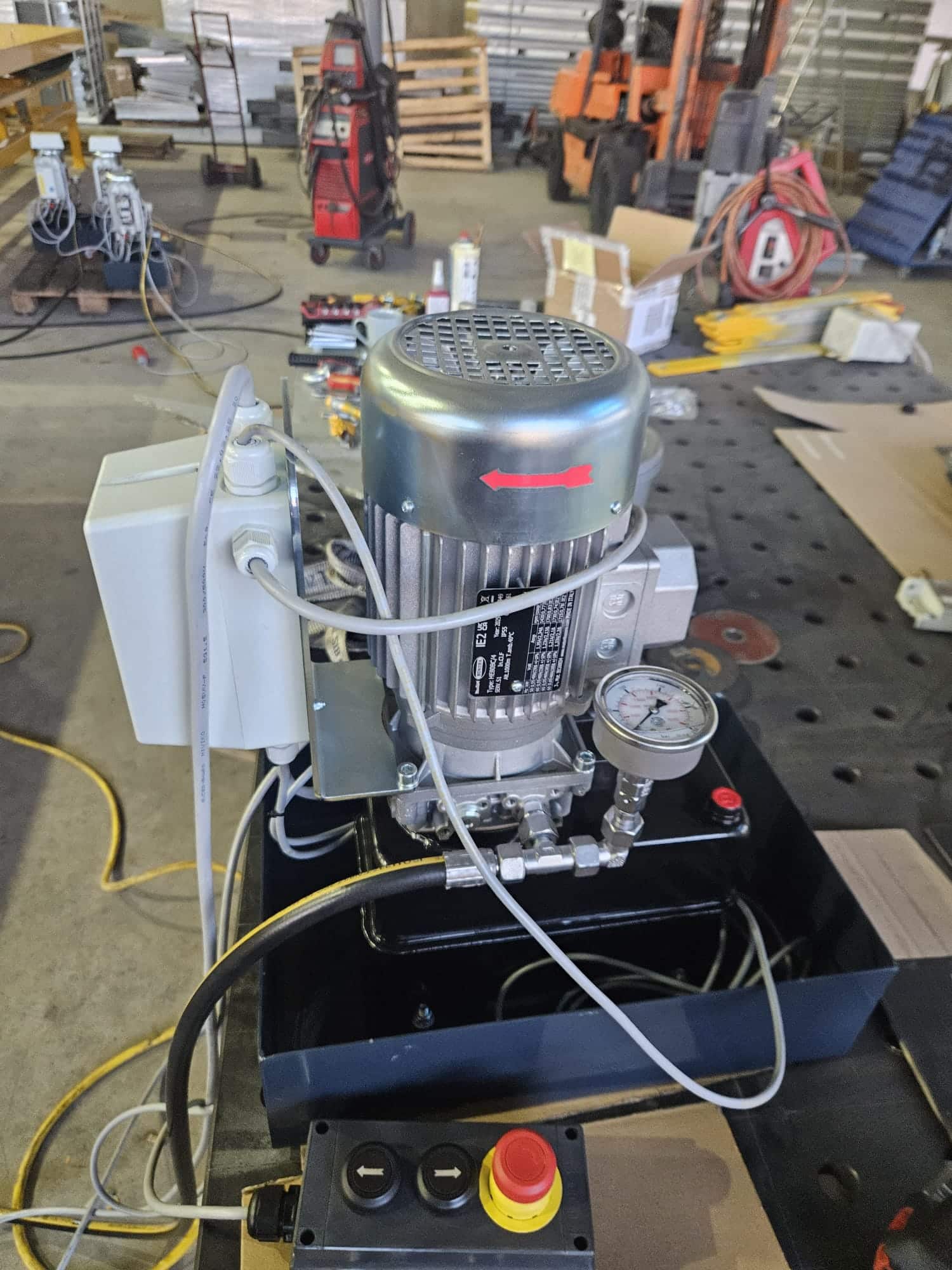

Zunanji hidravlični agregati in vključitev v upravljanje naprav
Upravljanje šestih dvižnih miz je bilo prav tako prilagojeno obstoječemu proizvodnemu procesu.
Hidravlični agregati in električni krmilni elementi se nahajajo zunaj eksplozijsko nevarnega območja. V coni ATEX so na voljo ustrezni upravljalni elementi za vklop, izklop in izklop v sili.
Zaradi električnih vmesnikov so dvižne mize mogoče vključiti v nadrejen sistem upravljanja naprave. Končni stikala sporočajo zgornjo in spodnjo pozicijo.
Šest dvižnih miz se lahko upravlja hkrati. Za predvideni proces dela ni potreben natančno sinhroniziran pretok delov. Poleg tega je predviden ročni posamezen upravljalnik.
Pred dostavo se preverijo hidravlične in električne funkcije.
Potrebujete ATEX stoli za vgradnjo?
Kličite in se posvetujte z nami kadarkoli!
Ing. Lukas Hornbogner, strokovnjak za dvižne mize: +43 650 58 11 056 ali po e-pošti: lukas@maluk.at
Pogosta vprašanja o ATEX stoli za delo
Pogosto zastavljena vprašanja o stolih za predelavo v EX-zoni
ATEX-stojalo za dvigovanje je stojalo za dvigovanje, ki je zasnovano posebej za uporabo v območjih z nevarnostjo eksplozij. Glede na lokacijo uporabe morajo električni in mehanski elementi izpolnjevati različne zahteve glede zaščite pred eksplozijami. Izvedba je odvisna od obstoječe ATEX-zone, skupine plinov ali prahu ter dovoljene površinske temperature.
Za območje ATEX 2 so predvideni ustrezni izdelki iz skupine II, kategorija 3G. Uporabnost je poleg tega odvisna od drugih lastnosti obstoječe eksplozivne atmosfere. V tem projektu je bila določena in ustrezno dokumentirana izvedba za Ex II 3G IIA T2.
Da, če je konstrukcija za to namenjena in sprememba je tehnično odobrena. V tem projektu so bili pripravljeni vsi šest dvižnih miz za vgradnjo podaljškov platforme. Na ta način se podaljški lahko po potrebi preklopijo med ustreznimi primernimi dvižnimi mizami.
Zaradi zunanje ureditve lahko elektromotor, hidravlični agregat in določene električne krmilne komponente delujejo zunaj območja, kjer obstaja nevarnost eksplozije. To poenostavlja načrtovanje teh komponent. Nadomestni deli, ki so znotraj območja, morajo še vedno izpolnjevati ustrezne ATEX zahteve.
Da. V tem projektu maluk izvaja celotno montažo, vgradnjo in uvajanje upravljalnega osebja. Da bi čim manj ovirala tekoč delovanje, je bila montaža načrtovana za vikend. Pri drugih posebnih projektih dvižnih miz lahko tudi montažne delavnice prilagodimo zahtevam stranke glede delovanja.
