CS2 končne dvigalne mize z 6 tonami: od načrtovanja do vzdrževanja
Dva nakladalna mizala za prevoz blaga med dvema nadstropji
Če je treba težko in težko prenašati blago med dvema nadstropji, običajen dvigalo za to pogosto ne zadošča. Še posebej, če je potrebna velika ploščad, nosilnost več ton in čim preprostejša vstavitev in odstranitev blaga.
Za to nalogo smo morali izdelati dva hidravlična dvigala za tovore z nosilnostjo po 6.000 kg na eno. Naročnik je bil ugledni generalni izvajalec. GOLDBECK RHOMBERG, ki upravlja zgrajene objekte za znanega logističnega ponudnika Lagermax ki so potrebovali.
Zahtevami je bilo jasno: Velike izdelke je bilo treba zanesljivo prevažati med pritličjem in nadstropjem. Zato so bili predvideni dva dvižna stola z platformo velikosti 5.850 × 3.300 mm in vertikalna dvostranska škarja.
Naša naloga je bila veliko večja od same dostave dvižnih miz.
Že v fazi načrtovanja smo izdelali potrebne načrte jarkov, na podlagi katerih so se izvedli gradbeni pripravljalni ukrepi. Nato smo prevzeli izdelavo, dostavo, celotno montažo in vgradnjo naprav – vključno z rolojevimi vrati, svetlobnimi kontrolnimi napravami in krmilno tehnologijo.
Med drugim so vključevali tudi izvedbo zahtevanega pregleda skladno z veljavnimi predpisi za dvižne naprave ter podrobno usposabljanje. Prav tako izvajamo stalno vzdrževanje.
Za stranko to pomeni: enega samega partnerja za celotno dvižno tehnologijo, od prve načrtovalne faze do stalnega delovanja.
Od načrtovanja jame do stalnega vzdrževanja
Zlasti pri velikih dvižnih napravah je pomembno, da se načrtovanje dvižne tehnike in konstrukcijska izvedba skladata.
Zaradi tega že vnaprej izdelujemo potrebne načrte za jame. V teh načrtih so upoštevani gradbeni pogoji za poznejši vgradnjo dvižnih miz.
Po izdelavi poskrbimo za dostavo, montažo in vgradnjo. Potrebno potrjevanje se izvaja v skladu z veljavnimi predpisi za dvižne naprave.
In tudi Po prevodu bomo še vedno kontaktni partner. To je Redna vzdrževalna dela Za oba dvigovalna polica prevzemamo tudi mi.
obremenitev
6000 kg
Platforma
5.850 x 3.300 mm
Središče
6600 mm
Dostava dveh težkih dvižnih miz

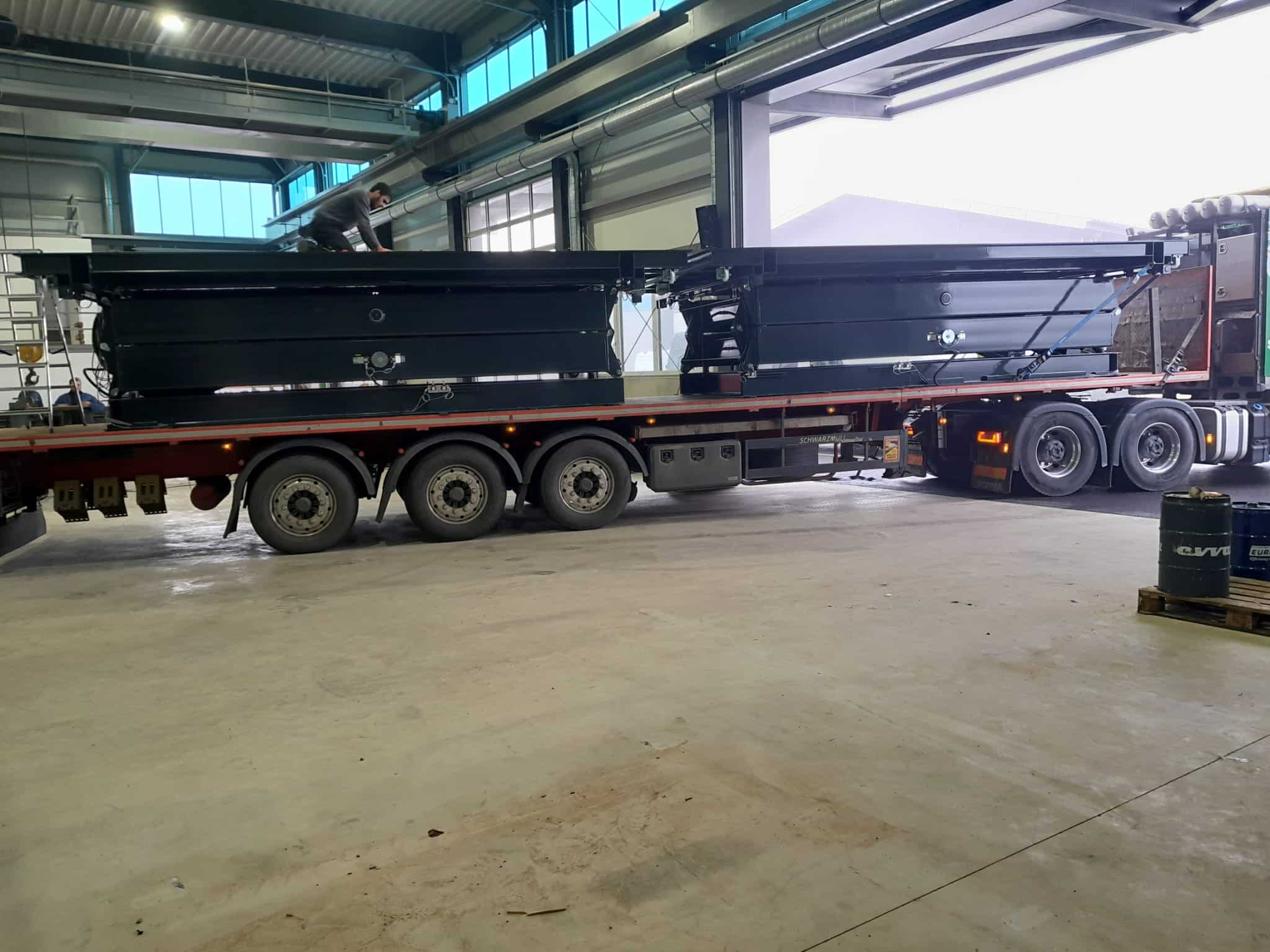

Še pri prevozu je jasno, da ne gre za običajne dvižne mize. Oba stroja sta bila zbrana skupaj za dostavo in prenašena na tovorno vozilo.
Zaradi dimenzij in teže je bilo treba tudi vgradnjo v stavbo ustrezno pripraviti.
Za raztovarjanje je bil uporabljen poseben mobilni žerjav. S tem so lahko težke konstrukcije dvignili z tovornjaka in jih postavili za nadaljnjo vgradnjo.
Izziv pri takšnih projektih ni le težo. Moramo upoštevati tudi dostopne poti, obstoječe odprtine vrat in razmere v stavbi. Zato že med projektno fazo prilagodimo dostavo in montažo glede na gradbene značilnosti.
Montaža v jarku – najprej škarje, nato ploščad
Pri tej montaži smo morali ravnati nekoliko drugače kot pri običajnem rezalnem stolišču.
Kerana svojih dimenzij, celotna naprava se brez težav ni mogla vgraditi v predvideni jarek. Zato je bila platforma za montažo razmontirana.

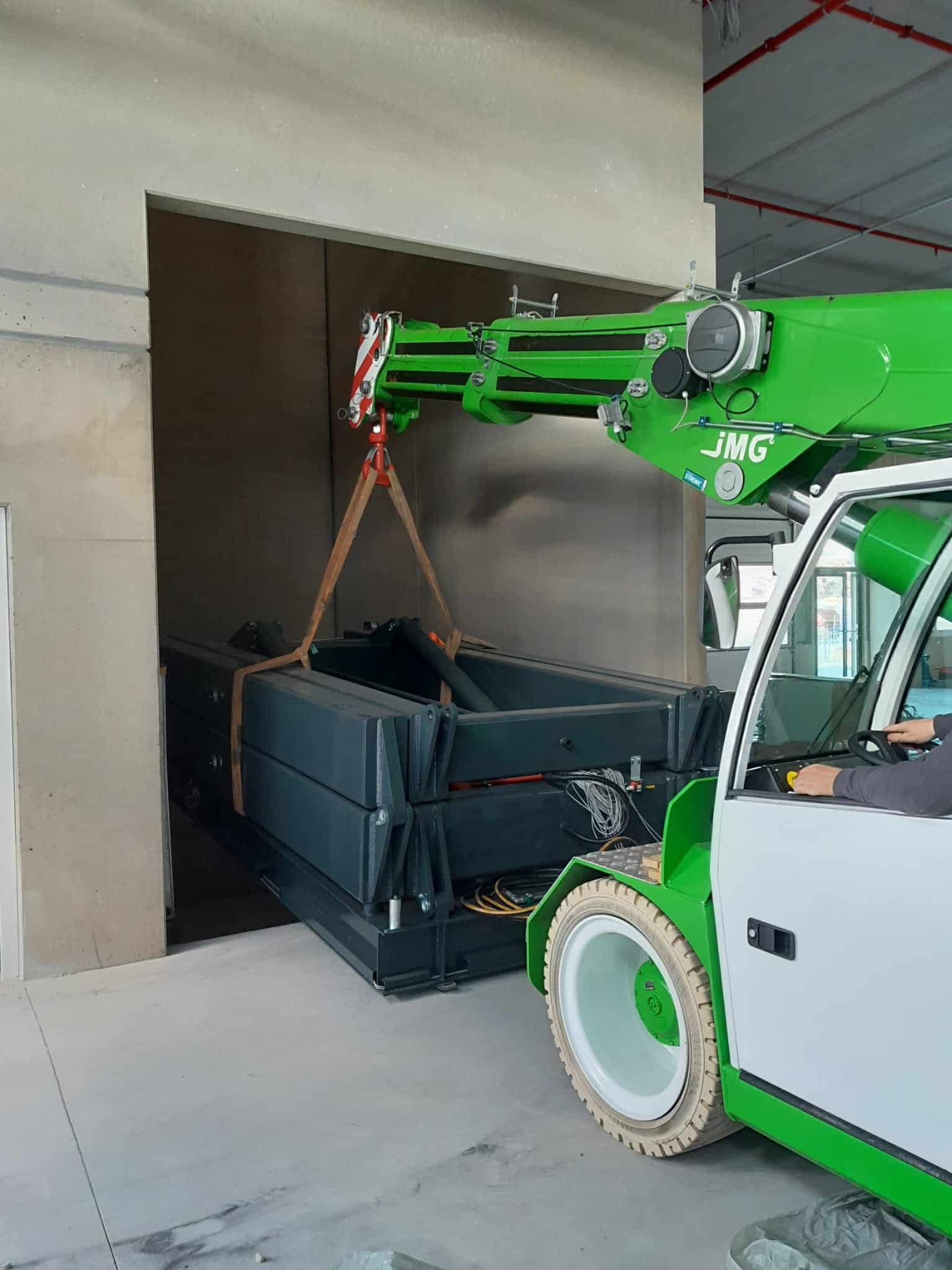

Najprej smo z posebnim dvigovalnikom dvignili osnovni okvir, vključno z vertikalno dvigovalno palico, v pripravljen špranj. Šele nato smo ločeno vnesli veliko dvižno mizo, natančno postavili in zmontirali konstrukcijo dvigala s škarami.
Ta metoda je dejansko naredila masovno vgradnjo teh naprav praktično možnim.
Oba dvižna stola delujeta z vertikalno razporejenimi dvojnimi žagami. Vendar sta dve žagi postavljeni eno nad drugo, kar omogoča doseganje velikih višin dviga brez potrebe po dolgi platformi.
Za gibanje gredi se uporabljajo hidravlični črpalni valjčki. Hidravlični agregat je nameščen zunaj in ga poganja elektromotor z močjo približno 11 kW.

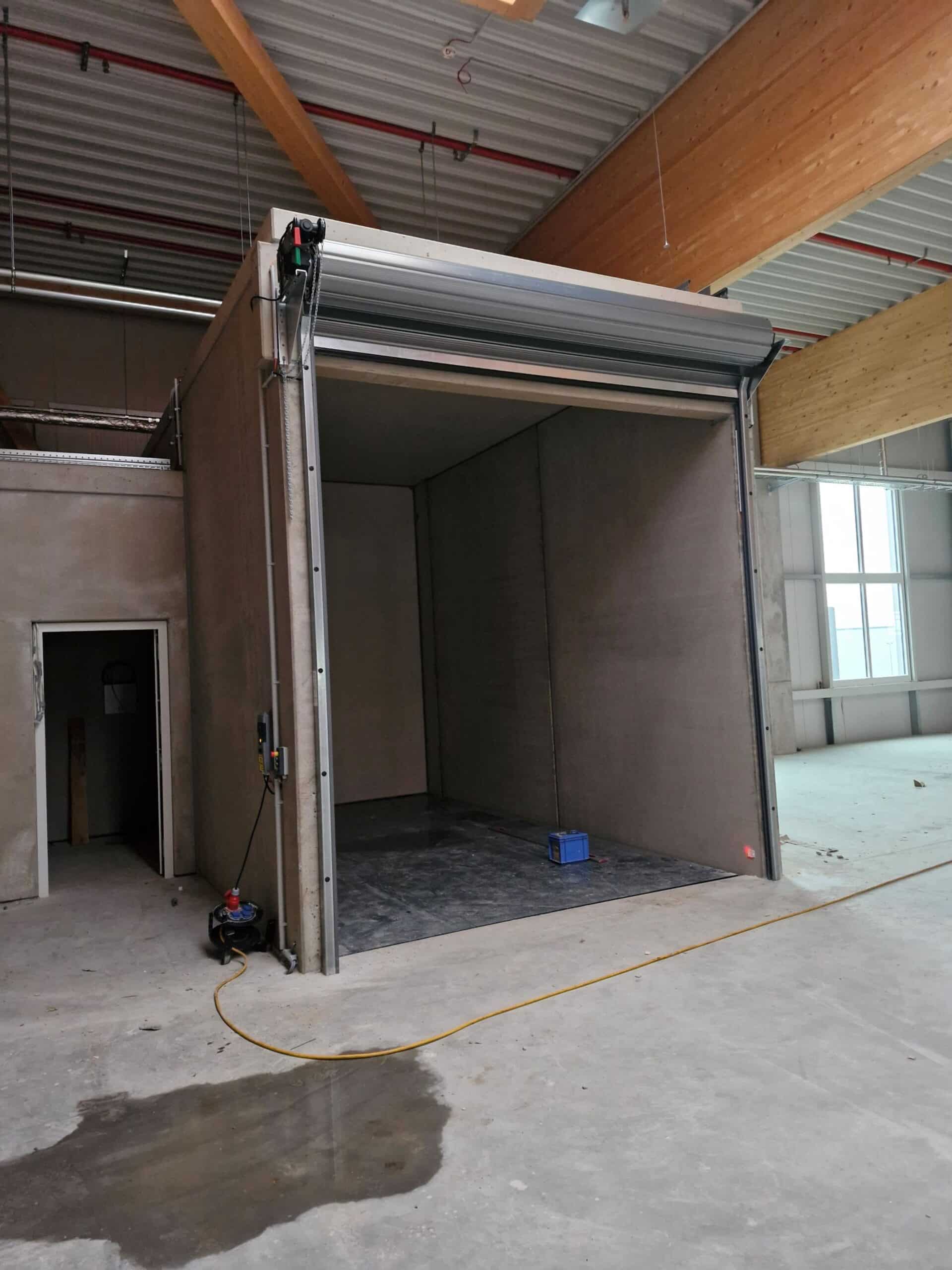

Gornja postaja z rolo vratom in zankami za zaklepanje
Pomemben del te opreme je zaščita obeh postajališč.
Za to smo imeli Pro lastenjski dvigalni stol za dva dobavljeno in montirano, Eden je bil v pritličju, drugi v zgornjem nadstropju. Skupno je bilo v projekt vgrajenih štirih vrat s pomičnimi drsnimi vrati.
Vrata zagotavljajo dostop do jame in obenem omogočajo prostran odprtje za vnašanje in iznašanje blaga.
Poleg tega so bile vrata opremljena z varnostnimi senzorji, ki nadzirajo vhodni prostor in so sestavni del varnostnega koncepta dvigal.
Še ena posebnost je Zapora z vijaki na zgornji držilni točki. Omogoča mehansko oporo platforme v predvideni zgornji poziciji.
Ovladovanje dvigalom je bilo izvedeno v skladu z zahtevami EN 81-31. Vrtljive mize se upravljajo z osebami v pritličju in nadstropju, obe z funkcijo za zaustavitev v sili.

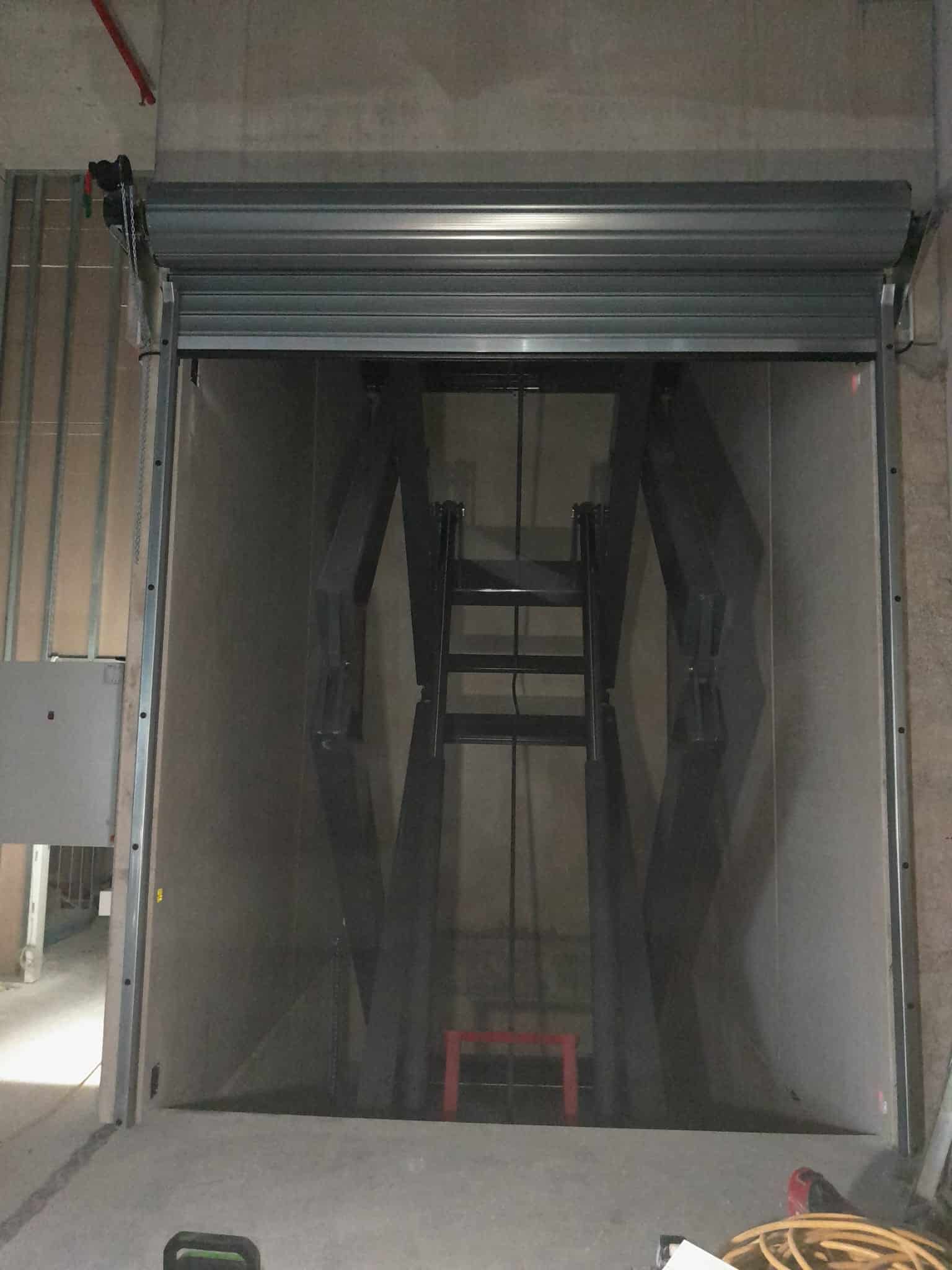

Spodnji postanek – pogled na dvojno škarjo
Iz spodnje postaje je konstrukcija še posebej dobro vidna.
Dva nad seboj postavljena korna stopni sta jedro dvižnega stola. Omogočata vertikalni prevoz težkih bremen znotraj pripravljenega jaška na gradbišču.
V potisnjenem položaju se masivna škarjasta konstrukcija nahaja pod platformo. Med vožnjo se dvostranski škarjasti stroj razvije in dvigne breme na želeno višino.
Za varnost in zanesljiv delovanje so med drugim predvideni podpore za vzdrževanje, prekrtni ventil in spuščalni ventil, slednji pa omogoča prilagoditev hitrosti spuščanja.
Popoln nosilni stol ni sestavljen le iz škarže in platforme. Le s sodelovanjem hidravlike, krmiljenja, zaščite dostopa in mehanskih varnostnih naprav nastane dvižna naprava za vsakodnevno uporabo v skladišču in logističnih procesih.
Potrebujete dvižno mizo za več nadstropij?
Ne glede na to, ali gre za 1.000 kg, 6.000 kg ali še višje nosilnosti: načrtujemo in dobavljamo hidravlične dvižne mize, ki ustrezajo gradbenim razmeram in zahtevam vašega podjetja.
Na željo prevzamemo tudi načrtovanje jarek, montažo, vgradnjo, izvedbo prevzema in nadaljnjo vzdrževanje.
Kličite in se posvetujte z nami kadarkoli!
Ing. Lukas Hornbogner, strokovnjak za dvižne mize: +43 650 58 11 056 ali po e-pošti: lukas@maluk.at
Pogosta vprašanja o dvigalu za odpadke
Pogosto zastavljena vprašanja o dvonivojskem dvižnem stolu za uteži
Da je hidravlični dvigalni stol za tovor lahko primerna alternativa klasičnemu dvigovalnemu sistemu za tovor. Zlasti je ta rešitev zanimiva pri velikih dimenzijah platforme in visokih nosilnih kapacitetah.
Vertikalna dvostranska škarja omogoča večje višine transporta pri primerljivo kompaktni dolžini platforme. Katera rešitev je v konkretnem primeru primerna, je odvisna od višine transporta, razmerja prostora, uporabe in veljavnih varnostnih zahtev.
Pri vertikalni dvofrekvenčni škarji sta dve frekvenci škar vmes. Zaradi tega lahko dvižni del doseže veliko višje višine kot primerljiv dvofrekvenčni dvižni del s podobno dolžino platforme.
Ta konstrukcija je še posebej primerna za prevoz blaga med različnimi nadstropji stavbe. Vendar pa zahteva več višine zaradi združene konstrukcije, zato je treba vhod v jarek ustrezno načrtovati.
Potrebna varnostna oprema je odvisna od konkretne instalacije in njene uporabe. V tem projektu so bili med drugim predvideni nadzorovani roloji, svetlobni zapori na vhodnih vratih, oprema za zaviranje v sili ter hidravlične in mehanske varnostne naprave.
Poleg tega ima naprava zaskočno zaporo na zgornji opremi za vpenjanje. To natančno izvedbo je treba vedno določiti v okviru ocene tveganja in ob upoštevanju veljavnih predpisov.
Poleg dimenzij jarek so še zlasti pomembna teža posameznih komponent, dostopna poti in razpoložljive površine za montažo.
Pri velikih napravah je lahko potrebno vgraditi platformo ločeno od osnovnega ogrodja in konstrukcije žerjava. Zato je zgodnje usklajevanje med gradbenim podjetjem in dobaviteljem dvižnega stola še posebej pomembno.
Da, hidravlične dvižne naprave morajo biti pregledane in vzdrževane v skladu z veljavnimi predpisi. Konkretne zahteve za pregled in vzdrževanje so odvisne od vrste naprave in pravnih okvirov na lokaciji uporabe.
Med pripravo na vzdrževanje sodijo na primer nadzor hidravličnega sistema, konstrukcije žage, krmilnega sistema in varnostnih naprav. V tem projektu maluk skrbi tudi za stalno vzdrževanje obeh naprav.
