CSvysokozdvižný nůžkový stůl pro velké zátěže
Při tomto projektu pro švýcarského prodejce vysokozdvižných vozíků bylo úkolem [přepravit/zvednout] materiály nebo vysokozdvižné vozíky o hmotnosti až 10 tun přepravit z přízemí do sklepa. Náročné bylo, že v přízemí žádná šachta bylo možné vybudovat, protože přes tuto oblast probíhá dodávka zbývajícího materiálu. Kvůli tomu musel Zvedací stůl tak stabilně postaven, aby po něm v horní poloze zdvihu mohlo jezdit nákladní auto.
Po mnoha jednáních s klientem, projektantem a úřadem jsme pro všechny strany našli dokonalé řešení zvedacího stolu Nalezeno.
Na to máme Vysokozdvižná plošina pro velké zatížení 10 000 kg – neuvěřitelných 10 tun – nosnosti dodána a namontována. Platforma má rozměr 8000 x 3000 mm. Překonávaný výškový rozdíl byl 5000 mm. Stavební výška, tedy potřebná hloubka šachty, byla 1400 mm.
Součástí naší dodávky byl kromě zvedacího stolu také zásuvný zábradlí včetně montážního rámu pro zajištění horní stanice a podle normy nezbytné ovládání výtahu.
Zároveň jsme zajistili kompletní celní odbavení včetně všech potřebných dokumentů. Prostřednictvím našeho švýcarského fiskálního zastoupení můžeme Zvedací stoly ve Švýcarsku včetně montáže doručit.
Dodávka zvedacího stolu pomocí návěsu
Člen vysokozdvižná plošina pro těžká břemena byl v závěku naložen autojeřábem na návěs. Ten pak zajel až do haly zákazníka. Již při zadávání zakázky jsme prověřili, zda je zde k dispozici dostatek místa v hale i před ní.
Otevřenou střechou nákladního vozidla mohl být zvedací stůl vyzdvižen z ložné plochy pomocí halového jeřábu zákazníka. Zde jsme instalaci naplánovali tak, že halový jeřáb byl již plně funkční.
Zavedení do šachty pomocí halového jeřábu
Díky stávajícímu jeřábu v hale jsme nemuseli pro montáž zajišťovat žádná další zdvihací zařízení. Hned po vyložení visí vysokozdvižná plošina pro těžká břemena ještě na jeřábu a byl pak zpuštěn přímo dolů do šachty. Po příjezdu do šachty naši technici vyrovnali plošinu, která stále visela na jeřábu, a pak ji odložili.
Na užší straně je pod plošinou zvedacího stolu vidět zabudované čepové zajištění. To zajišťuje, že zvedací stůl nemůže při nakládání nebo přejíždění v horní stanici klesnout.
Zajištění horní stanice zvedacího stolu

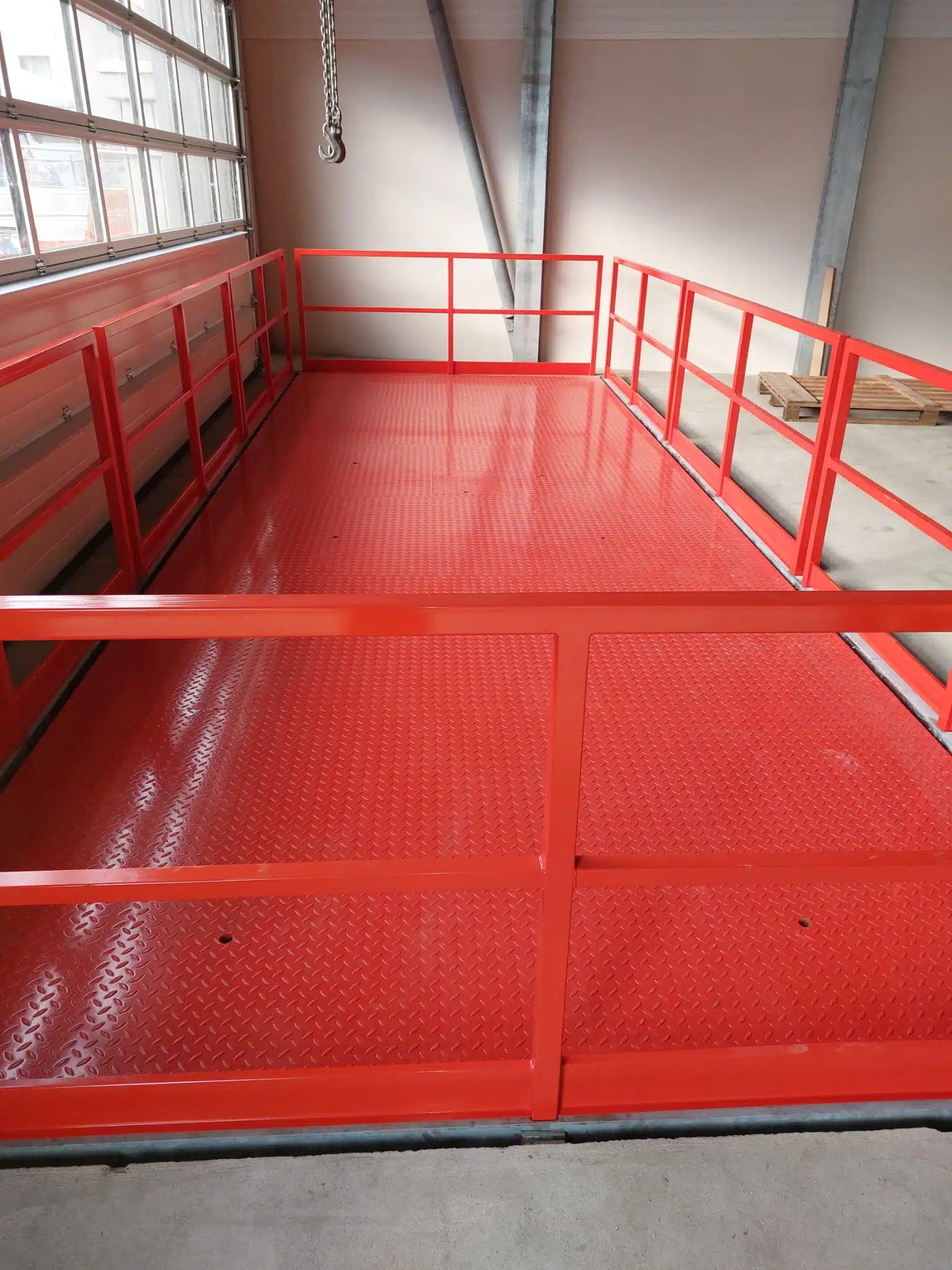

Nachází-li se zvedací stůl v dolní poloze, mohl by někdo spadnout dolů do šachty. Aby k tomu nedošlo, bylo na horní stanici namontováno na čtyřech stranách zasouvací zábradlí. Toto zábradlí je monitorováno kontakty. Zvedací stůl se tak může spouštět pouze tehdy, když je zábradlí zasunuté.
Měl by někdo vytáhnout zábradlí, když vysokozdvižná plošina pro těžká břemena je ve sklepě, zazní jako varování hlasitý pípavý zvuk.
Toto řešení zajištění proti pádu je povoleno pouze po konzultaci s úřadem, autorizovaným inženýrem / TÜV a zákazníkem. Vzhledem k omezenému okruhu uživatelů v neveřejném zařízení jsme zde mohli nabídnout toto řešení.
Když se zábradlí v horní poloze zdvihu vyjme, lze využít prostor zvedacího stolu. Navíc je zkonstruován tak stabilně, že se po plošině dá přejíždět i s naloženým vysokozdvižným vozíkem.
Vysokozátěžový zdvihací stůl v dolní stanici
Jak bylo popsáno, horní stanice byla zajištěna zasouvacími zábradlími. Pro tento účel jsme rovněž vyrobili ocelový rám a namontovali jej na místě. (Je vidět jako stříbrný pás pod zábradlím)
Na dolní stanici byla ze tří stran vyhotovena šachta. Čtvrtá strana zdvižného stolu je zabezpečena vraty. Vrata jsou propojena s řízením zdvižného stolu tak, že je lze otevřít pouze tehdy, když je zdvižný stůl řádně v dolní stanici. Naopak lze zdvižný stůl zvednout pouze tehdy, když jsou vrata zavřená.
Na boční straně byly namontovány 2 ocelové nosníky. Plošina je vedena po celé délce zdvihu podél těchto dvou nosníků.
Plochá část platformy je provedena z rýhovaného plechu. Barevné provedení nůžkového zvedacího stolu si u nás můžete libovolně zvolit.
